微機繼電保護測試儀，在電力測試領域有著非常廣泛的應用，可以用于線路保護，主變差動保護，勵磁控制等各個領域，深受廣大電力工作者的喜愛，但是由于微機繼電保護測試儀屬于高精度的電力測試儀器，在進行接線的過程中需要格外小心，因此本文就簡單介紹下微機繼電保護測試儀應當如何接線。
開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。
開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子?，F(xiàn)場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。
開出部分為繼電器空接點輸出。輸出容量為DC：220V／0.2A，AC：220V／0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模塊中各有不同，詳細請參看各模塊軟件操作說明。
以下是兩種常見的開出量接線示意圖：

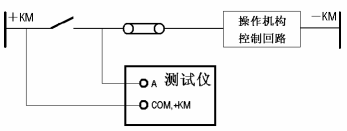

電位接點時
空接點時
微機繼電保護測試儀在接線的過程中，根據被試品的不同，接線的方式也有所不同，因此電力工作者在接線的過程中，需要先仔細閱讀產品操作說明書，并嚴格按照相關操作規定進行操作，嚴防安全事故的發生。
湖北儀天成電力設備有限公司
2017年11月13日
